Set di ventose VS di Spreitzer – sistema di serraggio a vuoto flessibile per la metrologia e piccole operazioni di lavorazione
Chi vuole fissare i pezzi in modo veloce, sicuro e con il minimo rischio di deformazione si trova di fronte a una sfida spesso sottovalutata: i dispositivi di serraggio convenzionali sono costosi, complicati da configurare e spesso non abbastanza flessibili per adattarsi alle diverse geometrie dei componenti. Soprattutto con pezzi piatti e sottili in metallo o plastica, così come con componenti di piccole dimensioni, i dispositivi di serraggio meccanici raggiungono regolarmente i propri limiti. Il set di ventose a vuoto VS di Spreitzer offre in questo caso un approccio diretto ed economico alla tecnologia di serraggio a vuoto.
Vuoto e pellicola adesiva: il principio del kit VS
Il sistema si basa sulla combinazione di vuoto e pellicola adesiva: grazie a questa combinazione, all’occorrenza si possono ottenere forze di tenuta estremamente elevate, ben superiori a quelle raggiungibili con la sola tensione del vuoto. Le ventose in alluminio pressofuso possono essere posizionate in modo flessibile su diversi piani di lavoro delle macchine e collegate tra loro, consentendo così di fissare in modo sicuro e preciso anche pezzi di grandi dimensioni. Per i componenti più piccoli, ciascuna delle quattro ventose può essere utilizzata anche separatamente.
Pronto all’uso – senza pompa a vuoto esterna
Un vantaggio pratico fondamentale di questo set è il generatore di vuoto Venturi in dotazione: garantisce in modo affidabile la depressione necessaria tra il pezzo da lavorare e la ventosa, senza bisogno di una pompa a vuoto esterna. Il set è quindi subito pronto all’uso e non richiede alcuna infrastruttura aggiuntiva sul banco della macchina.
Contenuto della confezione del set VS

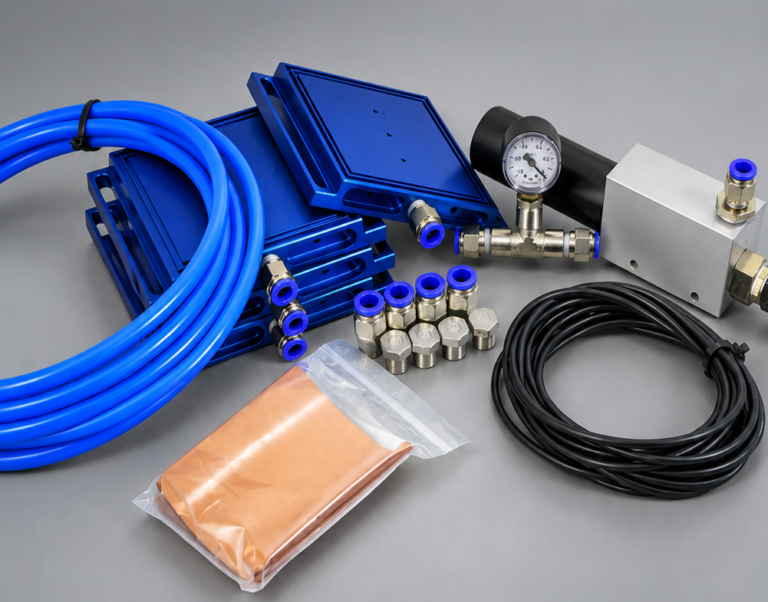

La confezione include quattro ventose, un generatore di vuoto Venturi, un cordoncino sigillante, una pellicola adesiva e un tubo per il vuoto.
Due versioni: per esigenze standard e di precisione
Per quanto riguarda la qualità di fabbricazione, puoi scegliere tra due versioni: le ventose con superfici funzionali fresate con estrema precisione raggiungono un parallelismo di 0,02/100 mm, mentre la versione con superfici funzionali rettificate arriva a 0,007/100 mm. Il livello di precisione più elevato è particolarmente indicato per operazioni di misurazione complesse, in cui la precisione di posizionamento del pezzo influisce direttamente sul risultato della misurazione.
Campi di applicazione del set di ventose a vuoto VS
Il campo di applicazione del set di ventose a vuoto VS comprende la tecnologia di misurazione e collaudo, oltre a semplici operazioni di lavorazione. Sviluppato e prodotto da Spreitzer a Rottweil, il set VS completa la gamma di sistemi di serraggio a vuoto dell’azienda, offrendo una soluzione flessibile e semplice per le aziende di produzione che non hanno bisogno di costose soluzioni speciali.
Domande frequenti sul set di ventose VS
Per quali pezzi è adatto il set di ventose a vuoto VS?
Il set di ventose VS è particolarmente adatto per pezzi piatti e sottili in metallo o plastica, difficili da fissare con i sistemi di serraggio tradizionali. Anche le superfici delicate, che potrebbero essere danneggiate dalle forze di serraggio meccaniche, possono essere fissate in modo delicato e sicuro con il set VS. L’unico requisito è una superficie di appoggio sufficientemente liscia e piana, affinché il vuoto e la pellicola adesiva possano fare presa in modo efficace.
Il set di ventose VS può essere usato anche per l’alluminio e la plastica?
Sì – la combinazione di vuoto e pellicola adesiva funziona indipendentemente dal tipo di materiale, purché la superficie del pezzo sia liscia e pulita. Questo rende il set VS una delle poche soluzioni di serraggio adatte sia per materiali metallici come alluminio, acciaio e ottone, sia per pezzi in plastica. Per i pezzi realizzati con materiali porosi o con superfici molto ruvide, è necessario verificare l’idoneità caso per caso.
Quanta forza di tenuta raggiunge il set di ventose a vuoto VS?
La forza di tenuta ottenibile dipende dalla combinazione tra pressione di vuoto e pellicola adesiva. Grazie all’interazione di entrambi i componenti, si possono ottenere forze di tenuta estremamente elevate, ben superiori a quelle ottenibili con la sola tensione di vuoto. Il valore esatto dipende dalla geometria del pezzo, dalle caratteristiche della superficie e dalla pressione di esercizio impostata sul generatore di vuoto Venturi.
Il set di ventose a vuoto VS è adatto alla metrologia?
Sì – in particolare la versione con superfici funzionali levigate e un parallelismo di 0,007/100 mm è progettata proprio per soddisfare i requisiti della tecnica di misurazione e collaudo. La superficie di appoggio precisa garantisce che il pezzo venga fissato in modo preciso e riproducibile, cosa indispensabile per ottenere risultati di misura affidabili.
Si possono combinare più ventose?
Sì – le quattro ventose del set VS possono essere collegate tra loro e posizionate in modo flessibile sul piano della macchina. In questo modo è possibile fissare in modo sicuro anche pezzi di grandi dimensioni. Allo stesso tempo, ogni ventosa può essere utilizzata separatamente, il che rende il set particolarmente versatile per componenti di diverse dimensioni e per diversi tipi di lavoro.
Trovi ulteriori informazioni sul set di ventose VS nel nostro catalogo aggiornato. → Link a spreitzer.de/vakuumspanntechnik o al PDF del catalogo
