Vakuumsauger-Set VS von Spreitzer – flexible Vakuumspanntechnik für Messtechnik und leichte Bearbeitungsaufgaben
Wer Werkstücke schnell, sicher und verzugsarm fixieren möchte, steht vor einer häufig unterschätzten Herausforderung: Konventionelle Spannvorrichtungen sind kostenintensiv, aufwendig in der Einrichtung und oft nicht flexibel genug für wechselnde Bauteilgeometrien. Besonders bei flachen, dünnen Werkstücken aus Metall oder Kunststoff sowie bei kleinen Bauteilen stoßen mechanische Spannmittel regelmäßig an ihre Grenzen. Das Vakuumsauger-Set VS von Spreitzer bietet hier einen direkten und kostengünstigen Einstieg in die Vakuumspanntechnik.
Vakuum und Klebefolie – das Prinzip des VS-Sets
Grundlage des Systems ist die Kombination aus Vakuum und Klebefolie: Durch diese Verbindung sind bei Bedarf extrem hohe Haltekräfte möglich, die weit über das hinausgehen, was reine Vakuumspannung allein erreicht. Die Vakuumsauger aus Gussaluminium lassen sich flexibel auf unterschiedlichen Maschinentischen positionieren und untereinander verbinden, wodurch sich auch großflächige Werkstücke sicher und präzise fixieren lassen. Für kleinere Bauteile kann jeder der vier Sauger auch separat eingesetzt werden.
Sofort einsatzbereit – ohne externe Vakuumpumpe
Ein entscheidender praktischer Vorteil des Sets ist der mitgelieferte Venturi-Vakuumerzeuger: Er sorgt zuverlässig für den notwendigen Unterdruck zwischen Werkstück und Sauger, ohne dass eine externe Vakuumpumpe erforderlich ist. Damit ist das Set direkt einsatzbereit und erfordert keine zusätzliche Infrastruktur am Maschinentisch.
Lieferumfang des VS-Sets

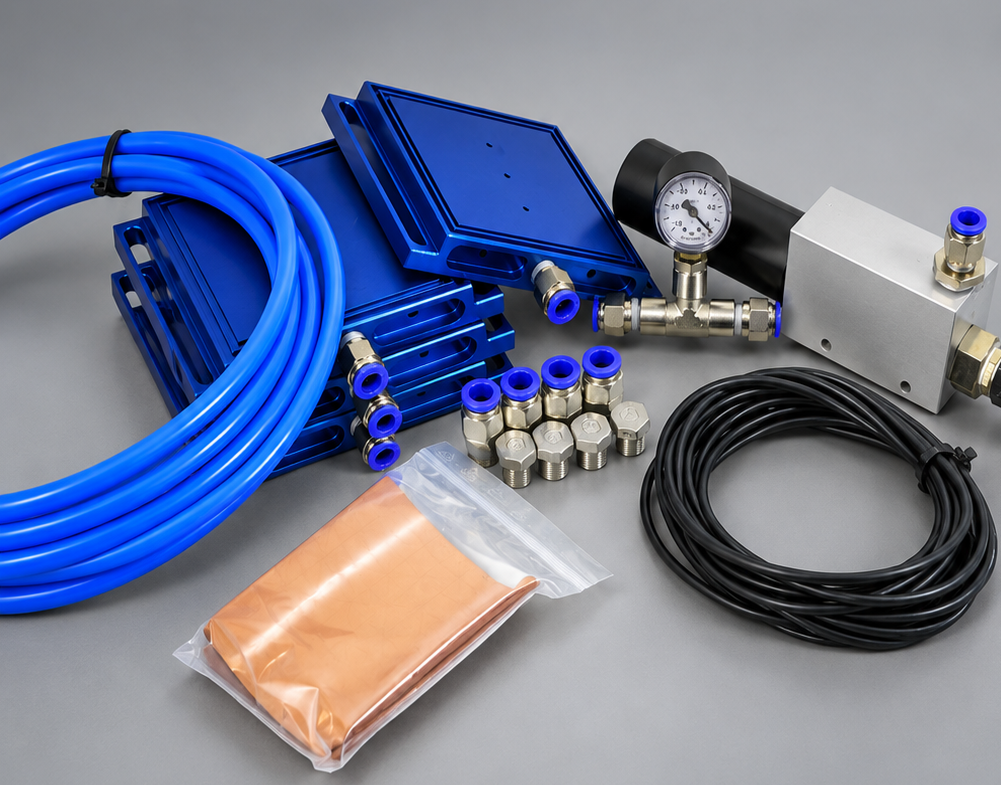

Der Lieferumfang umfasst vier Vakuumsauger, einen Venturi-Vakuumerzeuger, eine Dichtschnur, eine Klebefolie sowie einen Vakuumschlauch.
Zwei Ausführungen – für Standard- und Präzisionsanforderungen
Hinsichtlich der Fertigungsqualität stehen zwei Ausführungen zur Wahl: Sauger mit feinstgefrästen Funktionsflächen erreichen eine Parallelität von 0,02/100 mm, die Ausführung mit geschliffenen Funktionsflächen liegt bei 0,007/100 mm. Die höhere Präzisionsstufe eignet sich besonders für anspruchsvolle Messaufgaben, bei denen die Lagegenauigkeit des Werkstücks unmittelbar in das Messergebnis einfließt.
Einsatzbereiche des Vakuumsauger-Sets VS
Das Einsatzspektrum des Vakuumsauger-Sets VS umfasst die Mess- und Prüftechnik sowie leichte Bearbeitungsaufgaben. Entwickelt und gefertigt von Spreitzer in Rottweil, ergänzt das VS-Set das Vakuumspanntechnik-Programm des Unternehmens als flexibler und unkomplizierter Einstieg für Fertigungsbetriebe, die keine aufwendigen Sonderlösungen benötigen.
Häufig gestellte Fragen zum Vakuumsauger-Set VS
Für welche Werkstücke ist das Vakuumsauger-Set VS geeignet?
Das Vakuumsauger-Set VS eignet sich besonders für flache und dünne Werkstücke aus Metall oder Kunststoff, die mit konventionellen Spannmitteln schwer zu fixieren sind. Auch empfindliche Oberflächen, die durch mechanische Klemmkräfte beschädigt werden könnten, lassen sich mit dem VS-Set schonend und sicher spannen. Voraussetzung ist eine ausreichend glatte und ebene Auflagefläche, damit Vakuum und Klebefolie wirksam greifen können.
Kann das Vakuumsauger-Set VS auch für Aluminium und Kunststoff eingesetzt werden?
Ja – die Kombination aus Vakuum und Klebefolie funktioniert unabhängig vom Werkstofftyp, solange die Werkstückoberfläche glatt und sauber ist. Damit ist das VS-Set eine der wenigen Spannlösungen, die sowohl für metallische Werkstoffe wie Aluminium, Stahl und Messing als auch für Kunststoffteile geeignet sind. Für Werkstücke aus porösem Material oder mit stark strukturierten Oberflächen ist eine Eignung im Einzelfall zu prüfen.
Wie viel Haltekraft erreicht das Vakuumsauger-Set VS?
Die erreichbare Haltekraft hängt von der Kombination aus Vakuumdruck und Klebefolie ab. Durch das Zusammenspiel beider Komponenten sind extrem hohe Haltekräfte möglich, die deutlich über denen einer reinen Vakuumspannung liegen. Der genaue Wert ist abhängig von der Werkstückgeometrie, der Oberflächenbeschaffenheit und dem eingestellten Betriebsdruck des Venturi-Vakuumerzeugers.
Ist das Vakuumsauger-Set VS für die Messtechnik geeignet?
Ja – insbesondere die Ausführung mit geschliffenen Funktionsflächen und einer Parallelität von 0,007/100 mm ist auf die Anforderungen der Mess- und Prüftechnik ausgelegt. Die präzise Auflagefläche sorgt dafür, dass das Werkstück lagegenau und reproduzierbar fixiert wird, was für zuverlässige Messergebnisse unerlässlich ist.
Können mehrere Vakuumsauger kombiniert werden?
Ja – die vier Vakuumsauger des VS-Sets lassen sich untereinander verbinden und flexibel auf dem Maschinentisch positionieren. Dadurch können auch großflächige Werkstücke sicher fixiert werden. Gleichzeitig ist jeder Sauger separat verwendbar, was das Set besonders vielseitig für wechselnde Bauteilgrößen und Aufgaben macht.
Weitere Informationen zum Vakuumsauger-Set VS finden Sie in unserem aktuellen Katalog. → Link auf spreitzer.de/vakuumspanntechnik oder Katalog-PDF
