Une construction compacte, une haute répétabilité et un actionnement pneumatique créent des conditions stables pour les processus d’usinage automatisés

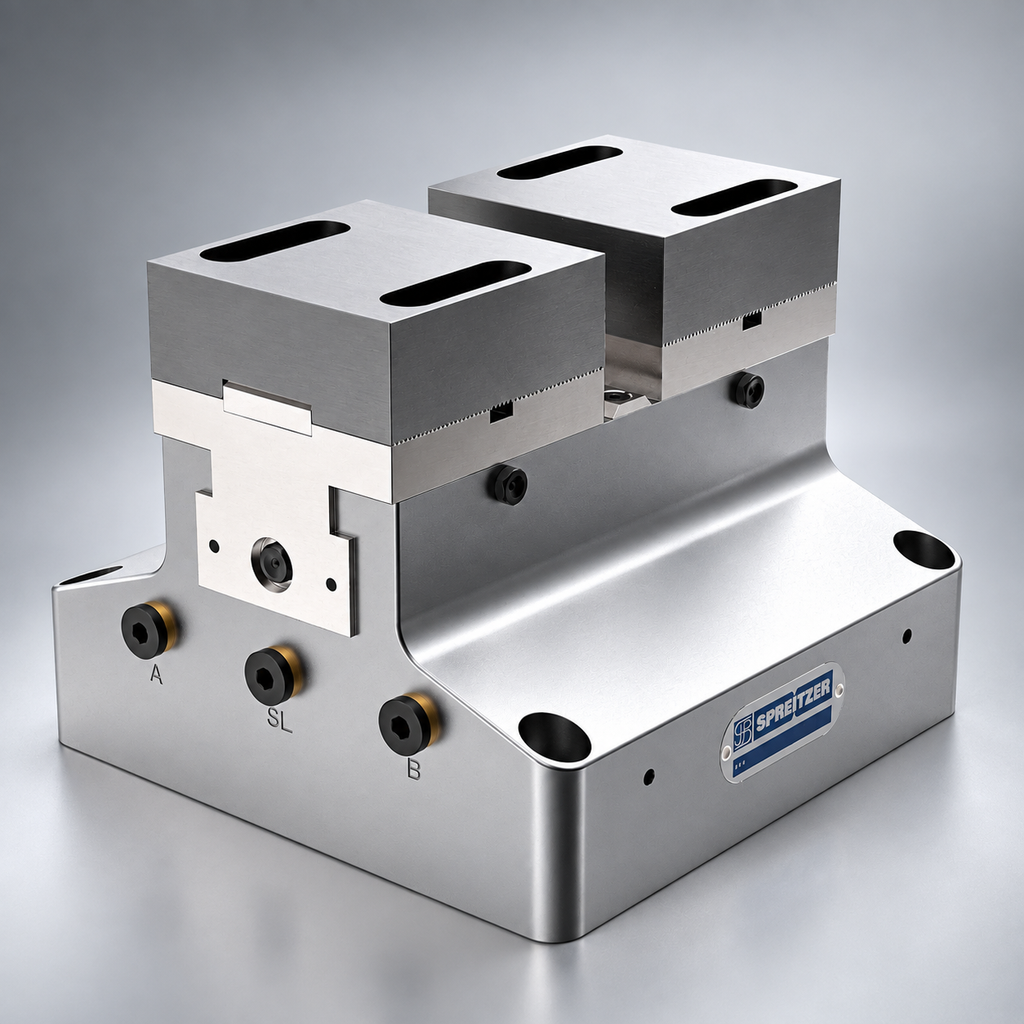

Étau autocentrant pneumatique PZS² – conçu pour la fabrication automatisée
Les processus de fabrication automatisés imposent aux systèmes de serrage d’autres exigences que les cellules d’usinage à conduite manuelle. Des temps de cycle courts, un positionnement reproductible des pièces et la compatibilité avec les robots de chargement n’y sont pas des caractéristiques optionnelles, mais des conditions fondamentales d’une production en grande série rentable. L’étau autocentrant pneumatique PZS² de SPREITZER a été conçu de manière systématique pour répondre précisément à ces exigences : comme système de serrage compact et apte à l’automatisation, doté d’une haute précision de centrage, d’une grande répétabilité et d’une force de serrage élevée.
L’actionnement pneumatique du PZS² permet des temps de serrage courts et l’automatisation complète du processus de serrage grâce à l’utilisation de robots de chargement. La précision de centrage est de ±0,005 mm, la répétabilité de 0,003 mm et la précision d’appairage de 0,01 mm.
Haute précision : précision de centrage de ±0,005 mm et répétabilité de 0,003 mm
Ces valeurs sont obtenues grâce à des mâchoires de base rectifiées en place et ajustées sans jeu, en acier à outils trempé et revenu, durci en surface, ainsi qu’à des surfaces fonctionnelles rectifiées avec précision. L’interface reproductible des mâchoires de serrage, par denture fine ou rainure transversale, garantit une liaison stable et répétable entre la mâchoire de serrage et la mâchoire de base sur de nombreux cycles de serrage.
Quatre tailles – plage de serrage de 80 à 280 mm
Le PZS² est disponible en quatre tailles. La plus petite variante, le PZS² 80-36, atteint une force de serrage de 6 500 N pour un poids de 1,5 kg, tandis que la plus grande, le PZS² 280-100, développe des forces de serrage allant jusqu’à 40 000 N à une pression de service maximale de 10 bar. Selon la taille, la course est comprise entre 2 et 6,5 mm par côté ; la plage de serrage s’étend de 80 à 280 mm.
Gamme de mâchoires : mâchoires-blocs douces, mâchoires réversibles à gradins, mâchoires prismatiques
La gamme de mâchoires du PZS² comprend des mâchoires-blocs douces, des mâchoires réversibles à gradins à denture fine ainsi que des mâchoires prismatiques à denture fine. Le serrage extérieur comme le serrage intérieur sont possibles, ce qui étend le champ d’application à une large gamme de pièces.
Construction 100 % encapsulée pour la rectification et l’électroérosion
La construction encapsulée à 100 % protège efficacement le mécanisme de serrage contre la pénétration de liquide de coupe et de copeaux ; un raccord d’air de barrage est disponible en option pour renforcer encore cette protection.
Intégration dans les systèmes de serrage à point zéro et automatisation de la manutention des pièces
Pour l’intégration dans des systèmes de serrage à point zéro, des alésages de réception spécifiques au client sont disponibles en option ; des plaques à grille, des plaques d’adaptation ou des solutions entièrement intégrées peuvent servir de supports. Des fonctions complémentaires telles que le système de changement rapide des mâchoires, la surveillance de la course de serrage, la surveillance de la force de serrage, la fonction de maintien de la pression et la lubrification centralisée permettent une adaptation poussée aux exigences spécifiques des processus.
Les principales applications du PZS² sont le serrage de pièces brutes, le serrage de précision et l’automatisation de la manutention des pièces dans la production en grande série. Développé et fabriqué par SPREITZER à Rottweil, le PZS² fait partie d’une gamme complète en technique de serrage pour l’usinage automatisé et de haute précision.
Toutes les versions et caractéristiques techniques du PZS² sont disponibles dans la boutique en ligne SPREITZER (en anglais) : Étau autocentrant pneumatique PZS² dans la boutique
