Alumess – Système de serrage et de palettisation

ALUMESS – montages modulaires pour machines à mesurer, machines à mesurer tridimensionnelles, appareils de mesure optiques et projecteurs de mesure. Les dispositifs de fixation ALUMESS sont faciles à utiliser, modulaires et économiques.

Trouvez le système de serrage Alumess qui vous convient
PDF Alumess

ALUMESS - Dispositifs de serrage pour machines à mesurer

Dispositif de serrage modulaire pour machines de mesure, notamment machines de mesure par coordonnées

Facile à utiliser – économique – évolutif de manière modulaire

Le système de serrage ALUMESS est un système modulaire extrêmement flexible et complet destiné à la fixation de pièces sur des machines de mesure. Ce système repose sur une plaque perforée sur laquelle peuvent être positionnés les différents éléments et dispositifs de serrage. Cette plaque perforée est vissée sur la plaque de mesure de la machine.

Les systèmes de serrage ALUMESS, de conception modulaire, permettent un montage précis et reproductible des dispositifs de serrage. Ils sont conçus pour une utilisation flexible sur les postes de mesure, les machines de mesure par coordonnées, les appareils de mesure optiques ainsi que dans les tomographes informatiques (CT). Pour vous permettre de vous familiariser rapidement avec la gamme de systèmes ALUMESS, différents kits d’entrée de gamme sont disponibles, que vous pouvez compléter en fonction de vos besoins. Nous nous ferons un plaisir de vous composer un kit sur mesure. Concept modulaire Simple, rapide et économique Les systèmes de serrage ALUMESS se composent de nombreux éléments modulaires qui peuvent être assemblés de manière simple, rapide et économique pour former des dispositifs de serrage et de fixation précis et reproductibles. Flexibilité Les systèmes de serrage ALUMESS offrent à l’utilisateur une flexibilité maximale et permettent de mettre en place des solutions de serrage adaptées à chaque pièce ou aux spécifications du client dans la salle de mesure. Stable Les composants des différents systèmes sont vissés directement les uns aux autres, formant ainsi un assemblage stable et rigide. La conception compacte de tous les composants permet un accès optimal au point de mesure.

APERÇU DES AVANTAGES

  • Montage très simple
  • Conversion en quelques secondes
  • Une combinaison flexible
  • Convivial
  • Prix avantageux
  • Flexible
  • Palettisable
Demandez maintenant un devis personnalisé

Dispositif de serrage ALUMESS.basic

ALUMESS.basic de SPREITZER, à Rottweil
Fixation et serrage des pièces en quelques secondes grâce au mécanisme de changement rapide d’ALUMESS.basic. Ce système de serrage est adapté à la mesure tactile sur un poste de mesure ou sur des machines à mesurer tridimensionnelles. La fixation des pièces s’effectue en épousant leurs contours. Le système de serrage destiné à la métrologie peut être combiné de manière flexible ; il est adapté à la mesure tactile et à la mesure individuelle, et peut être utilisé de manière universelle sur des machines de mesure de coordonnées ou sur un poste de mesure. Vous trouverez une description détaillée du système ainsi que divers éléments de base, éléments de serrage, éléments d’appui et de positionnement dans notre catalogue de produits ALUMESS – Systèmes de serrage.

Compatible avec :

  • ALUMESS.maxx

Description du système ALUMESS.basic Système de serrage pour machines de mesure

Système de serrage doté d’un mécanisme de changement rapide destiné à la mesure tactile sur un poste de contrôle ou sur des machines de mesure par coordonnées. Les composants peuvent être facilement assemblés à l’aide de boulons de raccordement et de tenons de serrage. Une simple clé Allen permet de réajuster le dispositif sur la plaque de base en quelques secondes.

Application principale
  • Mesure tactile
  • Mesure unique
  • Application universelle au poste de mesure ou sur les machines à mesurer tridimensionnelles

Avantages du système

  • Montage très simple
  • Conversion en quelques secondes
  • Fixation en fonction des contours
  • Une combinaison flexible

Exemples de montage du dispositif de serrage ALUMESS.basic

Écarteur Rottweil ALUMESS basic – Exemple n° 01
Écarteur Rottweil ALUMESS basic – Exemple n° 02
Écarteur Rottweil ALUMESS basic – Exemple 03
Écarteur Rottweil ALUMESS basic, exemple n° 04
Écarteur Rottweil ALUMESS basic, exemple n° 05
Écarteur Rottweil ALUMESS basic, exemple n° 06
Écarteur Rottweil ALUMESS basic, exemple n° 07
Écarteur Rottweil ALUMESS basic, exemple n° 08
Écarteur Rottweil ALUMESS basic, exemple n° 09
Écarteur Rottweil ALUMESS basic, exemple 10
Écarteur Rottweil ALUMESS basic, exemple n° 11
Exemple de montage du Spreitzer Rottweil : boulons de fixation, montage en saillie
Exemple de montage du Spreitzer Rottweil : plaque de base, montage par superposition
Kit d'initiation ALUMESS.basic A
Kit d'initiation ALUMESS.basic A
Kit d'initiation ALUMESS.basic B
Kit d'initiation ALUMESS.basic B
Kit d'initiation ALUMESS.basic C
Kit d'initiation ALUMESS.basic C
Vers nos produits Alumess.basic

Dispositif de serrage ALUMESS.junior

Exemple d'installation de l'ALUMESS.junior de SPREITZER à Rottweil
L’ALUMESS.junior, le système de serrage d’entrée de gamme économique destiné à la mesure en série sur des machines de mesure de coordonnées tactiles. Le montage des composants est simple et permet un serrage rapide des pièces à usiner. L’ALUMESS.junior est adapté à l’automatisation des palettes. Sur les palettes équipées de filetages de serrage, il est possible de positionner et de monter rapidement différents éléments d’appui et de positionnement, ainsi que les éléments de serrage nécessaires. Les possibilités de montage des composants sont conçues de manière logique et conviviale. Le système de serrage est compatible avec les palettes. Vous trouverez une description détaillée de ce dispositif de serrage ainsi qu’une gamme complète d’accessoires dans le catalogue de produits ALUMESS – Systèmes de serrage.
Compatible avec :
  • ALUMESS.maxx

Description du système ALUMESS.junior Système de serrage pour machines à mesurer

ALUMESS.junior offre à l’utilisateur une solution simple et économique pour s’initier à la technique de serrage modulaire destinée à la mesure en série sur des machines de mesure de coordonnées tactiles. Sur les palettes équipées exclusivement de filetages de serrage, il est possible de monter de manière flexible et rapide, en fonction de l’application, différents éléments d’appui et de positionnement ainsi que les éléments de serrage nécessaires. Les possibilités de montage des composants sont conçues de manière logique et conviviale.

Application principale

  • Mesure tactile
  • Mesure en série
  • Système d’entrée de gamme économique pour machines à mesurer tridimensionnelles

Avantages du système

  • Convivial
  • Prix avantageux
  • Flexible
  • Palettisable

Exemples de montage du dispositif de serrage ALUMESS.junior

Spreitzer Rottweil - Technique de serrage ALUMESS junior - Exemple 01
Spreitzer Rottweil - Technique de serrage ALUMESS junior - Exemple 02
Spreitzer Rottweil - Technique de serrage ALUMESS junior - Exemple 03
Spreitzer Rottweil - Technique de serrage ALUMESS junior - Exemple 04
Spreitzer Rottweil - Technique de serrage ALUMESS junior - Exemple 05
Spreitzer Rottweil - Technique de serrage ALUMESS junior - Exemple 06
Spreitzer Rottweil - Technique de serrage ALUMESS junior - Exemple 07
Spreitzer Rottweil - Technique de serrage ALUMESS junior - Exemple 08
Spreitzer Rottweil - Technique de serrage ALUMESS junior - Exemple 09
Spreitzer Rottweil - Technique de serrage ALUMESS junior - Exemple 10
Spreitzer Rottweil : exemple de montage avec une palette
Spreitzer Rottweil : exemple de montage – Montage sur palette 2
Kit d'initiation ALUMESS.junior A
Kit d'initiation ALUMESS.junior A
Kit d'initiation ALUMESS.junior B
Kit d'initiation ALUMESS.junior B
Vers nos produits Alumess.junior

Dispositif de serrage ALUMESS.maxx

Exemple de structure ALUMESS.maxx
Dispositif de fixation stable avec une large gamme de composants. Convient pour les mesures en série sur les machines à mesurer tridimensionnelles tactiles. ALUMESS.maxx peut également être utilisé pour la fabrication de maquettes ou de prototypes, pour le marquage et l’usinage au laser, ainsi que comme dispositif de montage. Le système de serrage est adapté à l’automatisation des palettes. Les palettes, les plaques, les cornières et les baguettes sont dotées de trous de positionnement et de filetages de fixation sur toute leur longueur. Une gamme complète d’éléments de positionnement, de butée et d’appui permet un montage reproductible, stable et précis du dispositif de serrage. Grâce à la reproductibilité maximale des dispositifs, seuls les éléments spécifiques à chaque pièce doivent être stockés en vue d’une réutilisation ultérieure. Dans notre catalogue de produits ALUMESS – Systèmes de serrage, vous trouverez un large choix d’éléments de base, d’éléments d’appui et de positionnement, d’éléments de serrage et d’accessoires.

Compatible avec :

  • ALUMESS.basic
  • ALUMESS.junior
  • ALUMESS.optic

Description du système ALUMESS.maxx – Système de serrage pour machines de mesure

Le système de serrage ALUMESS.maxx est principalement conçu pour une utilisation universelle et flexible sur des machines de mesure de coordonnées tactiles. Parmi ses autres domaines d’application figurent la fabrication de maquettes et de prototypes, le marquage et l’usinage au laser, ainsi que son utilisation comme dispositif de montage. Les alésages de positionnement et les filetages de fixation présents dans les palettes, les plaques, les baguettes et les équerres, ainsi qu’une gamme complète d’éléments d’appui, de positionnement et de butée, permettent un montage précis, reproductible et stable de chaque dispositif de serrage.

Grâce à la reproductibilité maximale des dispositifs, seuls les éléments spécifiques aux pièces doivent être stockés en vue d’une réutilisation ultérieure.

Application principale

  • Mesure tactile
  • Mesure en série
  • Utilisation universelle sur les machines de mesure de coordonnées

Avantages du système

  • Robuste et solide
  • Universalité maximale
  • Grille de perçage continue
  • Palettisable

Exemples de montage du dispositif de serrage ALUMESS.maxx

Écarteur Rottweil ALUMESS maxx, exemple n° 01
Écarteur Rottweil ALUMESS maxx, exemple n° 02
Écarteur Rottweil ALUMESS maxx, exemple n° 03
Écarteur Rottweil ALUMESS maxx, exemple n° 04
Écarteur Rottweil ALUMESS maxx, exemple n° 05
Écarteur Rottweil ALUMESS maxx, exemple n° 06
Écarteur Rottweil ALUMESS maxx, exemple 07
Écarteur Rottweil ALUMESS maxx, exemple 08
Écarteur Rottweil ALUMESS maxx, exemple n° 09
Écarteur Rottweil ALUMESS maxx, exemple 10
Écarteur Rottweil ALUMESS maxx, exemple n° 11
Écarteur Rottweil ALUMESS maxx, exemple 12

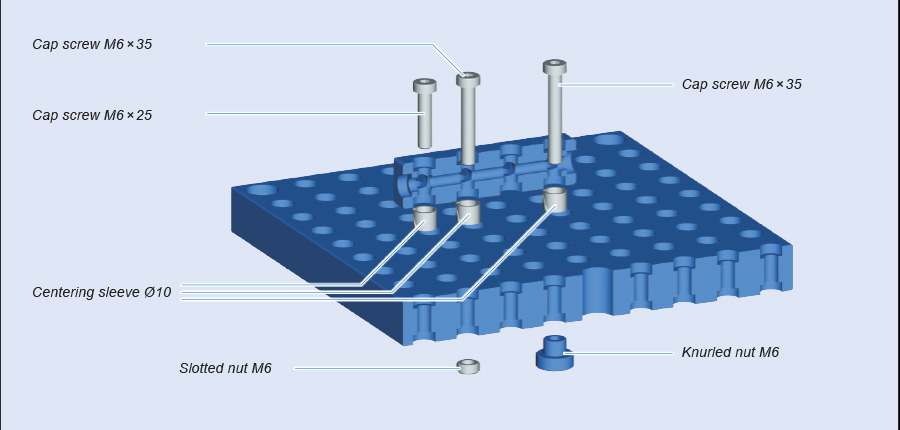

SPREITZER ALUMESS Exemples de montage sur palettes : plaques et rails, connectés
Unité de serrage Spreitzer Rottweil vissée directement sur la plaque de base
Unité de ressort de serrage Spreitzer Rottweil avec barre coulissante sur plaque de base
Combinaison Spreitzer Rottweil avec des profilés en aluminium standard
Kit d'initiation ALUMESS.maxx A
Exemple de structure ALUMESS.maxx A
Kit d'initiation ALUMESS.maxx B
Kit d'initiation ALUMESS.maxx C
Exemple de structure ALUMESS.maxx C
Vers nos produits Alumess.maxx

Dispositif de serrage ALUMESS.easyloc

Les systèmes de serrage ALUMESS.easyloc se composent de palettes interchangeables « », modulaires, faciles à installer et s’emboîtant magnétiquement. Ces solutions de fixation permettent un changement rapide. Les palettes de fixation modulaires et les éléments de serrage permettent de produire des pièces parfaites plus rapidement, plus facilement et à moindre coût que jamais. Alumess.easyloc accélère et simplifie le processus de mesure grâce à des solutions de serrage à changement rapide, modulaires et à emboîtement magnétique. Les appareils existants peuvent être facilement équipés a posteriori. Il est possible d’utiliser des éléments d’ALUMESS.junior et d’ALUMESS.maxx.
Exemple de montage du système de tension ALUMESS.easyloc

Application principale

  • Mesure optique et tactile
  • Mesures individuelles et en série
  • Utilisation universelle sur les machines de mesure de coordonnées
  • Machines de mesure optique de coordonnées et projecteurs de mesure

Avantages du système

  • Facile à utiliser
  • Pour l’épiscopie et la diascopie
  • Combinable de façon modulaire
  • Palettisable
Kit d'initiation ALUMESS.easyloc Projecteur de mesure OC-A
Kit d'initiation ALUMESS.easyloc Projecteur de mesure OC-A
Kit d'initiation ALUMESS.easyloc bras de mesure 3D GA-B
Kit d'initiation ALUMESS.easyloc bras de mesure 3D GA-B
ALUMESS.easyloc Kit d'éléments de serrage pour débutants TC
Kit de serrage ALUMESS.easyloc TC
Compatible avec :
  • ALUMESS.basic
  • ALUMESS.junior
  • ALUMESS.optic
Description du système ALUMESS.maxx – Système de serrage pour machines de mesure

Le système de serrage ALUMESS.maxx est principalement conçu pour une utilisation universelle et flexible sur des machines de mesure de coordonnées tactiles. Parmi ses autres domaines d’application figurent la fabrication de maquettes et de prototypes, le marquage et l’usinage au laser, ainsi que son utilisation comme dispositif de montage. Les alésages de positionnement et les filetages de fixation présents dans les palettes, les plaques, les baguettes et les équerres, ainsi qu’une gamme complète d’éléments d’appui, de positionnement et de butée, permettent un montage précis, reproductible et stable de chaque dispositif de serrage. Grâce à la reproductibilité maximale des dispositifs, seuls les éléments spécifiques aux pièces doivent être stockés en vue d’une réutilisation ultérieure.

Application principale

  • Mesure tactile
  • Mesure en série
  • Utilisation universelle sur les machines de mesure de coordonnées

Avantages du système

  • Robuste et solide
  • Universalité maximale
  • Grille de perçage continue
  • Palettisable

Exemples d’applications

ALUMESS.easyloc mesure tactile avec chariot à ressort
ALUMESS.easyloc mesure tactile avec mandrin
ALUMESS.easyloc Barrettes de raccordement avec palettes
ALUMESS.easyloc Barrettes de raccordement avec palettes

Inspection Arsenal® et Laser Arsenal® sont des marques déposées de Phillips Precision, Inc, USA. Depuis 2021, nous sommes le partenaire exclusif pour l’Europe, l’Asie et d’autres territoires de vente internationaux.

PDF ALUMESS.easyloc - Mesures

Dispositif de serrage ALUMESS.optic

Exemple de structure ALUMESS.optic
Ce système de serrage flexible est conçu pour les mesures unitaires et en série sur des machines de mesure de coordonnées optiques et des projecteurs de mesure. Le dispositif de serrage ALUMESS.optic peut être utilisé sur des machines multicapteurs pour la mesure tactile, ainsi qu’en lumière incidente et en lumière transmise. Le système de serrage peut être utilisé sur des machines multicapteurs, ainsi qu’en lumière incidente et en lumière transmise pour la mesure tactile. Le dispositif de serrage est compatible avec les palettes. Les rainures de guidage intégrées dans les barres de base et les barres de raccordement permettent un déplacement continu et modulable des cadres de serrage. Vous trouverez une description détaillée du système de serrage ainsi que des éléments de serrage, des éléments d’appui, des éléments de positionnement dans notre catalogue de produits ALUMESS – Systèmes de serrage.

Compatible avec :

  • ALUMESS.maxx


Description du système ALUMESS.optic Système de serrage pour machines de mesure

Le système ALUMESS.optic est un système de serrage et de fixation universel et extrêmement flexible destiné aux machines de mesure de coordonnées optiques ainsi qu’aux projecteurs de mesure. Il peut être utilisé en lumière incidente et en lumière transmise, ainsi que sur des machines multicapteurs pour la mesure tactile. Grâce aux rainures de guidage pratiquées dans la barre de base et la barre de raccordement, le cadre de serrage peut être déplacé en continu et ajusté à la longueur souhaitée.

Application principale

  • Mesure optique et tactile
  • Mesures individuelles et en série
  • Machines de mesure optique de coordonnées et projecteurs de mesure

Avantages du système

  • Conversion en quelques secondes
  • Pour l’épiscopie et la diascopie
  • Palettisable

Exemples de montage du dispositif de serrage ALUMESS.optic

Écarteur Rottweil ALUMESS optic, exemple n° 01
Écarteur Rottweil ALUMESS optic, exemple n° 02
Écarteur Rottweil ALUMESS optic, exemple n° 03
Écarteur Rottweil ALUMESS optic, exemple n° 04
Écarteur Rottweil ALUMESS optic, exemple n° 05
Écarteur Rottweil ALUMESS optic, exemple n° 06
Écarteur Rottweil ALUMESS optic, exemple n° 07
Écarteur Rottweil ALUMESS optic, exemple n° 08
Écarteur Rottweil ALUMESS optic, exemple n° 09
Écarteur Rottweil ALUMESS optic, exemple n° 10
Écarteur Rottweil ALUMESS optic, exemple n° 11
Écarteur Rottweil ALUMESS optic, exemple 12
Écarteur Rottweil ALUMESS optic, exemple n° 13
Exemple de montage du Spreitzer Rottweil : montage sur une trame de perçage 20-M6
Exemple de montage du dispositif d'écartement Rottweil dans une rainure de guidage
Exemple d'installation du Spreitzer Rottweil dans un emplacement de montage
Kit d'initiation ALUMESS.optic A
Kit d'initiation ALUMESS.optic A
Kit d'initiation ALUMESS.optic B
Kit d'initiation ALUMESS.optic B
Kit d'initiation ALUMESS.optic C
Vers nos produits Alumess.optic

Dispositif de serrage ALUMESS.xray

ALUMESS.xray le système de serrage pour les appareils de mesure par tomographie assistée par ordinateur (CT). Facile à monter, flexible à combiner, radiotransparent, adapté aux mesures individuelles et en série.

Il est possible d’utiliser des éléments de ALUMESS.basic, ALUMESS.junior et ALUMESS.easyloc.

Exemple de structure ALUMESS.xray

Application principale

  • Technique de mesure par rayons X 3D
  • Mesures individuelles et en série
  • Application universelle dans la tomographie industrielle par ordinateur

Avantages du système

  • Montage très simple
  • Conversion en quelques secondes
  • Transparent pour rayons X
  • Une combinaison flexible
Vers la demande d'information et de rendez-vous

ALUMESS-Varianten im Vergleich

VarianteWerkstückbereichSpann-/KlemmprinzipWiederholgenauigkeitTypische Anwendung
ALUMESS.basicklein bis mittelStandard-Klemmpratzen±0,01 mmKMG-Standardmessung, Werkstattmessräume
ALUMESS.juniorsehr klein bis kleinFeder-Klemmeinheiten±0,01 mmDrehteile, kleine Aluminiumteile, Palettenaufbau
ALUMESS.maxxgroß bis sehr großverstärkte Pratzen±0,01 mmStrukturbauteile, große Gehäuse, Schwerwerkstücke
ALUMESS.opticklein bis mitteltransparent/randoffen±0,01 mmOptische Messgeräte, Projektoren, optische Messmaschinen
ALUMESS.easylocklein bis mittelSchnellklemmung±0,02 mmLaserbearbeitung, Markierung, schnelle Werkstückwechsel

Häufige Fragen zu ALUMESS Spannvorrichtungen

Was ist das ALUMESS-System?
ALUMESS ist ein modulares, aluminiumbasiertes Spannsystem von SPREITZER für die fixierung von Werkstücken auf Koordinatenmessmaschinen (KMG) und in der Qualitätssicherung. Das System ist leicht, sehr präzise und ohne Werkzeug rüstbar — Werkstücke werden reproduzierbar zur Messung gespannt.
Welche Vorteile bietet ALUMESS gegenüber klassischen Spannvorrichtungen?
ALUMESS-Komponenten sind aus eloxiertem Aluminium gefertigt — leichter als Stahl, korrosionsbeständig und schonen empfindliche Werkstückoberflächen. Der modulare Baukasten erlaubt schnelle Wechsel ohne Werkzeug, dauerhaft präzise Positionierung und ist nahezu vollständig automatisierbar.
Welche ALUMESS-Varianten gibt es?
SPREITZER bietet mehrere ALUMESS-Baureihen: ALUMESS.basic (Standard-KMG-Spannung), ALUMESS.junior (kleinere Werkstücke und Pallettenaufbau), ALUMESS.maxx (große Werkstücke und Schwerlast), ALUMESS.optic (für optische Messgeräte) und ALUMESS.easyloc (für die Laserbearbeitung).
Auf welchen Messmaschinen funktioniert ALUMESS?
ALUMESS-Grundplatten lassen sich auf nahezu allen gängigen Koordinatenmessmaschinen montieren — Zeiss, Mitutoyo, Hexagon, Werth, Mahr und andere Hersteller. Die Grundplatten sind mit Lochrastern in metrischer Ausführung verfügbar.
Wie schnell ist ein Werkstückwechsel?
Mit ALUMESS lassen sich Werkstücke in unter einer Minute reproduzierbar spannen — ohne Werkzeug. Die Wiederholgenauigkeit beträgt typisch ±0,01 mm. Damit verkürzen sich die Rüstzeiten an Messmaschinen um bis zu 80 %.
Welche Werkstücke kann ich spannen?
Vom kleinen Drehteil über Bleche und gefräste Aluminiumteile bis hin zu großen Strukturbauteilen — ALUMESS deckt einen breiten Werkstückbereich ab. Empfindliche Bauteile werden durch die Aluminiumkomponenten und optionale Kunststoff-Spannelemente geschont.
Kann ich ALUMESS mieten oder als Sonderlösung anfragen?
Ja. SPREITZER bietet Mietmodelle für ALUMESS-Systeme und konstruiert auf Anfrage werkstückspezifische Aufbauten als Sondervorrichtung — komplett mit Mess-Software-Integration. Anfrage unter info@spreitzer.de oder +49 7426 9475-0.
